설계·시공 BIM
완벽한 공사·공정계획 수립을 위해 자체 BIM 솔루션을 개발하였습니다.
이를 통해 신속하고 정확한 데이터 산출을 위한 자동화 시스템을 구축하고 또한 계획변경에
신속하게 대응할 수 있도록 Algorithm을 활용한 Parametric 기법을 적용하고 있습니다.
BIM
Open-BIM 환경 구축으로
목적 지향적 BIM 업무 수행
Parametric Design
Open-BIM
+
Field-BIM
+
목적 지향적 BIM 실무
다양한 BIM 도구 활용
즉각 활용 가능한 신속·정확한
BIM 데이터 산출
설계·시공 BIM 전문인력
공사와 공정을 이해하고
시공 컨설팅에 집중된
설계·시공 특화 BIM 엔지니어
BIM 실무·개발 병행 수행
팀내 보유인력 전원 BIM 실무와
알고리즘 프로세스 기반
실무형 BIM 솔루션 개발 수행
01
공종별 BIM 모델 작성
토공 1일, 골조 5일내 BIM 완료
건축·구조·토목 및 MEP 등, 프로젝트 특성에 따라 LOD(Level of Development)를 차등 적용하여 분야별 BIM 모델 작성합니다. 일부 복잡한 BIM 모델은 알고리즘 프로세스 기법(Grasshopper, Dynamo)을 활용하여 자동 생성합니다. 베트남 지사 인력을 활용하여 도면 접수후 최단기간내 신속한 BIM모델을 확보합니다.
02
설계도서 정합성 검토
착공전 설계도서 품질 확보
공종별 BIM 모델을 활용한 설계도면의 정합성 검토 업무를 수행합니다. 설계도면의 오류, 누락, 간섭 검토를 통해 공사 착수전 완벽한 도면 확보를 지향합니다. (설계도서 품질 확보) 당사 업무 특성상 설계 도면상의 문제는 없으나 실제 시공이 불가한 구간을 검토하여 실 시공이 가능한 도면이 될 수 있도록 이슈화합니다. (급하게 변경 적용되는 공법에 대한 BIM 모델링 선행 검토 / 도면 부재) 검토된 내용은 보고서 형태로 작성하여 제출합니다.
03
공사·공정계획용 물량산출
조닝별·층별·부재별 물량산출
BIM은 2D도면을 3차원으로 재구성하여 정확한 건물의 형상과 물량정보를 추출할 수 있지만, BIM 도구에서 추출되는 물량정보는 시공에 즉각 활용하기에는 가독성이 떨어집니다. 따라서 C.J(Construction Joint), 조닝별 일타설량 및 시공량 기준의 물량산출로 현장(공사팀)에서 즉각 활용할 수 있도록 제공하고 있습니다. 공사·공정계획에 즉각 활용 가능한 물량정보를 산출하기 위해 팀 내부에서 Grasshopper를 활용하여 별도 솔루션을 개발 및 활용 중에 있습니다.
04
BIM을 활용한 시공성 검토
BIM=공사현장 일치, 디지털 트윈
시공단계, BIM을 활용하여 실제 가상 시공을 통한 실행전 리스크를 사전에 검토합니다. 실제 카탈로그의 제원을 반영한 건설 장비 및 가설재를 통합 BIM모델에 적용하여 가설계획을 포함한 토공사, 골조공사, 마감공사의 단계별 시공계획을 검토합니다. BIM과 시공현장을 최대한 동일 구현하여 디지털 트윈이 구축된 ‘BIM=현장’ 상태에서 가상 시공 시뮬레이션을 수행합니다.
05
BIM을 활용한 공정계획 검토
공정계획의 시각화 관리

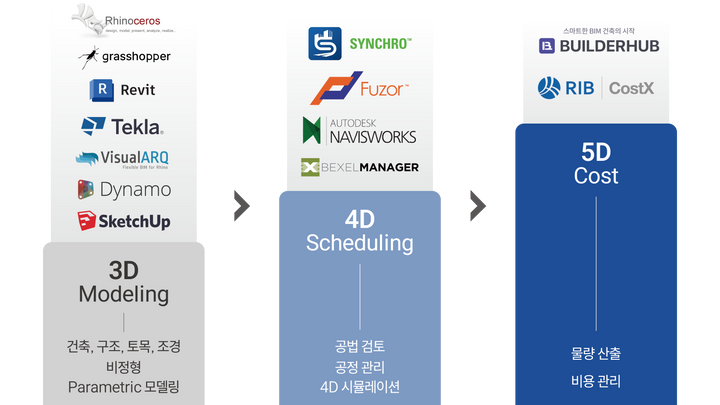

네트워크 공정표와 BIM을 연동하여 4D 시뮬레이션을 구축합니다. 시공계획과 주요 적용 공법 등을 반영하여 전체적인 공정 시뮬레이션 검토를 통해 공정계획을 검토합니다. 공정 선·후행 연관관계를 분석하고, 복합공정의 간섭 여부 등을 일일단위(One day)로 검토합니다. 실행단계에서는 Plan vs. Actual 관리를 통해 실행률을 관리합니다.
06
BIM 솔루션 개발
목적 지향적 BIM 데이터 산출
현장에서 즉각적으로 사용 가능한 데이터 산출을 위해 팀 내부적으로 실무와 개발을 병행하고 있습니다. 알고리즘 프로세스 기반의 ‘Parametric Engineer’ 양성에 힘쓰고 있으며, 실무 적용을 통한 Lessons Learned를 즉각적으로 개발에 적용하여 개발의 질(Quality)을 향상시킵니다. 실무 주도적 개발을 통해 신속·정확한 데이터를 공사 및 공정계획에 반영할 수 있도록 실무자들이 1인 1과제를 수행합니다.
